느슨한 섬유 건조기

I. 소개

이 느슨한 섬유 건조기는 높은 수준의 자동화, 쉬운 작동, 건조 체인의 넓은 조절 속도 범위 및 높은 에너지 효율성을 특징으로 하는 기존 건조기의 개선된 버전입니다.

II. 주요 기술적 특징

1. 열기 재활용 시스템과 에너지 절약형 댐퍼를 채택하여 에너지 효율성과 보다 균일한 건조를 보장합니다.

2. 메인 드라이브 체인은 주파수 변환 속도 조절을 사용하여 다양한 느슨한 섬유 건조 공정 요구 사항에 적응합니다.

3. 각 건조실에는 독립적인 배기 포트가 있어 다양한 작업 조건에 따라 배기량을 조정할 수 있어 에너지가 절약됩니다.

4. 건조실에는 독립적인 자동 온도 조절 시스템이 있어 온도 편차가 최소화됩니다.

5. 입구와 출구에서 찬 공기가 흡입되어 건조 후 섬유 온도가 균일하게 유지됩니다.

6. 필터 스크린은 청소가 쉽습니다.

III. 주요 구성

1. 주요 구역 설정: Loose Fiber Dryer는 건조 구역(3개 구획)과 전송 구역의 두 부분으로 나뉩니다.

2. 순환팬 : 건조존 상단에 15kW의 순환팬을 설치하여 챔버 내부의 공기 순환을 더욱 효율적으로 만들어줍니다.

3. 기류 분배: 순환 팬에는 기류 분배 배플이 장착되어 있어 보다 부드럽고 균일한 기류를 보장하고 건조 품질을 보장합니다.

4. 건조 챔버 강철 프레임: 2.5mm 표준 사각형 튜브를 사용하여 구성됩니다.

5. 온도 제어: 증기를 제어하는 ​​신뢰할 수 있는 공압 다이어프램 밸브가 장착되어 건조실 내에서 안정적인 온도를 효과적으로 유지합니다.

6. 배수: 바이패스 Y 밸브가 있는 고성능 역버킷형 배수를 활용하여 보다 효율적인 배수 재사용 및 증기 보존이 가능합니다.

7. 전송 메쉬 플레이트: 스테인레스 스틸 메쉬로 제작되었습니다.

8. 방열 핀: 1 알루미늄 나선형 디자인을 사용하는 구획 2세트;

9. 에너지 절약형 댐퍼: 상단에 전동 댐퍼(비례 제어 개폐)를 설치해 온도에 따라 개폐 크기를 실시간으로 조정해 에너지 효율을 높인다.

10. 메쉬 패널 아래의 이물질 제거: 메쉬 패널 상단과 하단 사이에 바닥 플레이트가 설치되어 청소가 쉽고 보푸라기 수집이 용이합니다.

11. 각 구획에는 일일 유지 관리 및 청소가 용이하도록 이동식 스크린이 장착되어 있습니다.

12. 구동 모터에는 주파수 변환기 제어 장치가 장착되어 있어 필요에 따라 운반 속도를 유연하게 조정할 수 있습니다.

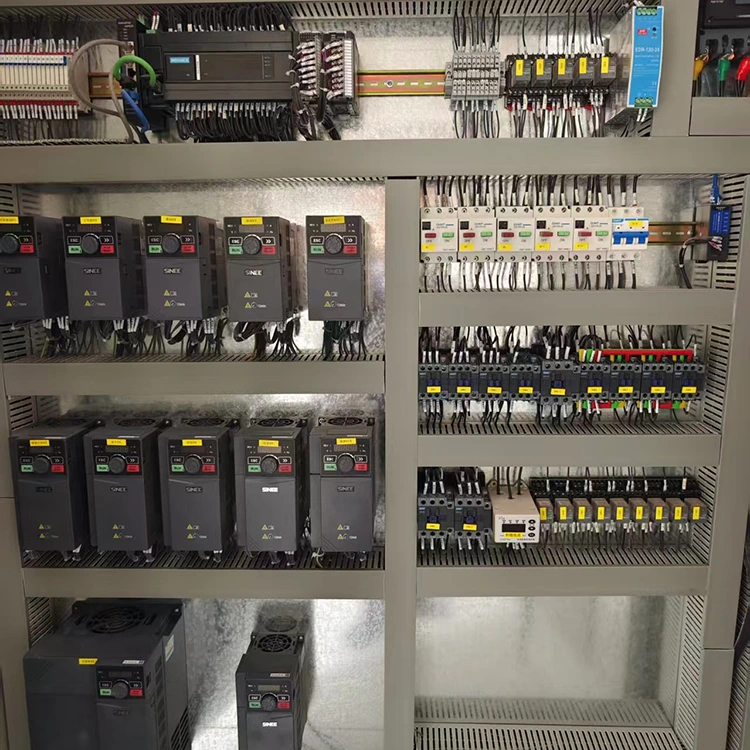

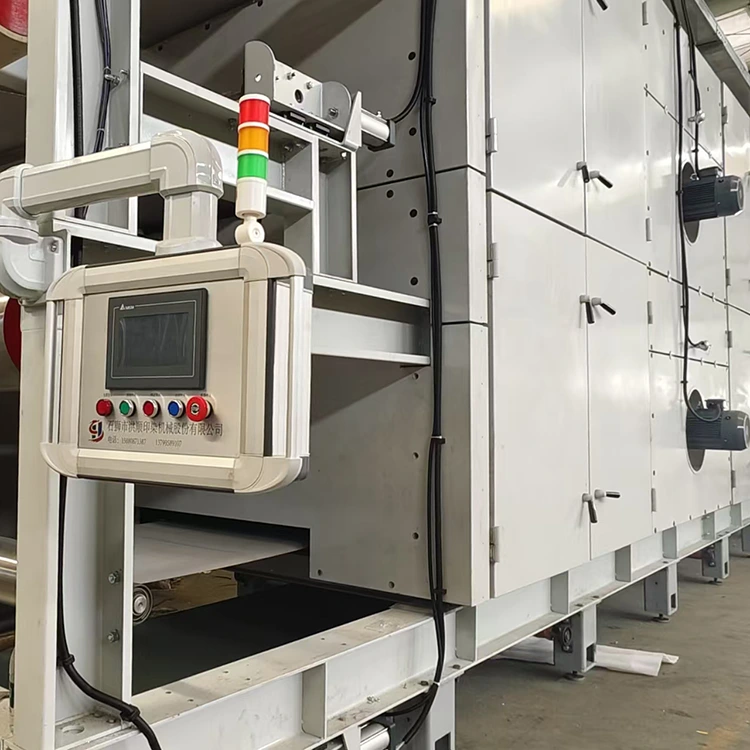

13. 전기 제어: PLC가 내장된 터치스크린 제어로 간단한 조작과 직관적인 디스플레이를 제공합니다.

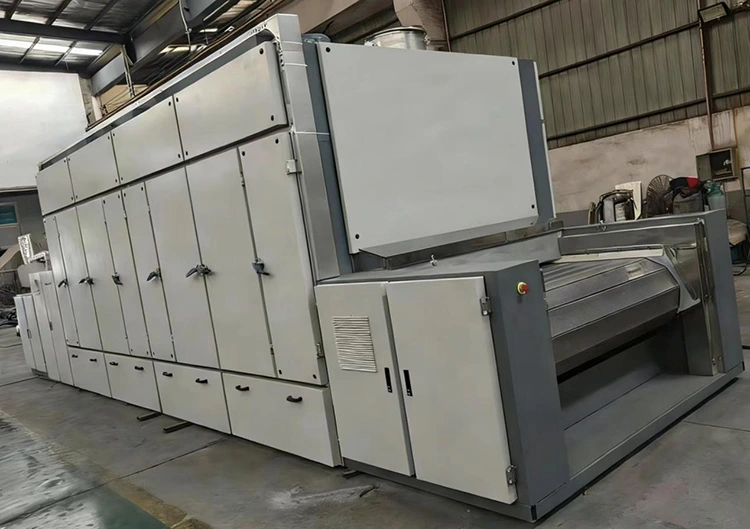

실제 사진

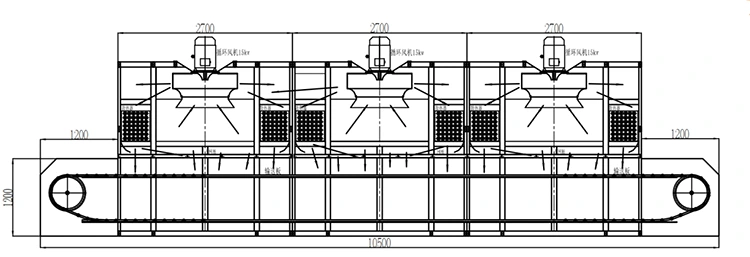

측면 치수 도면

전면 치수도
